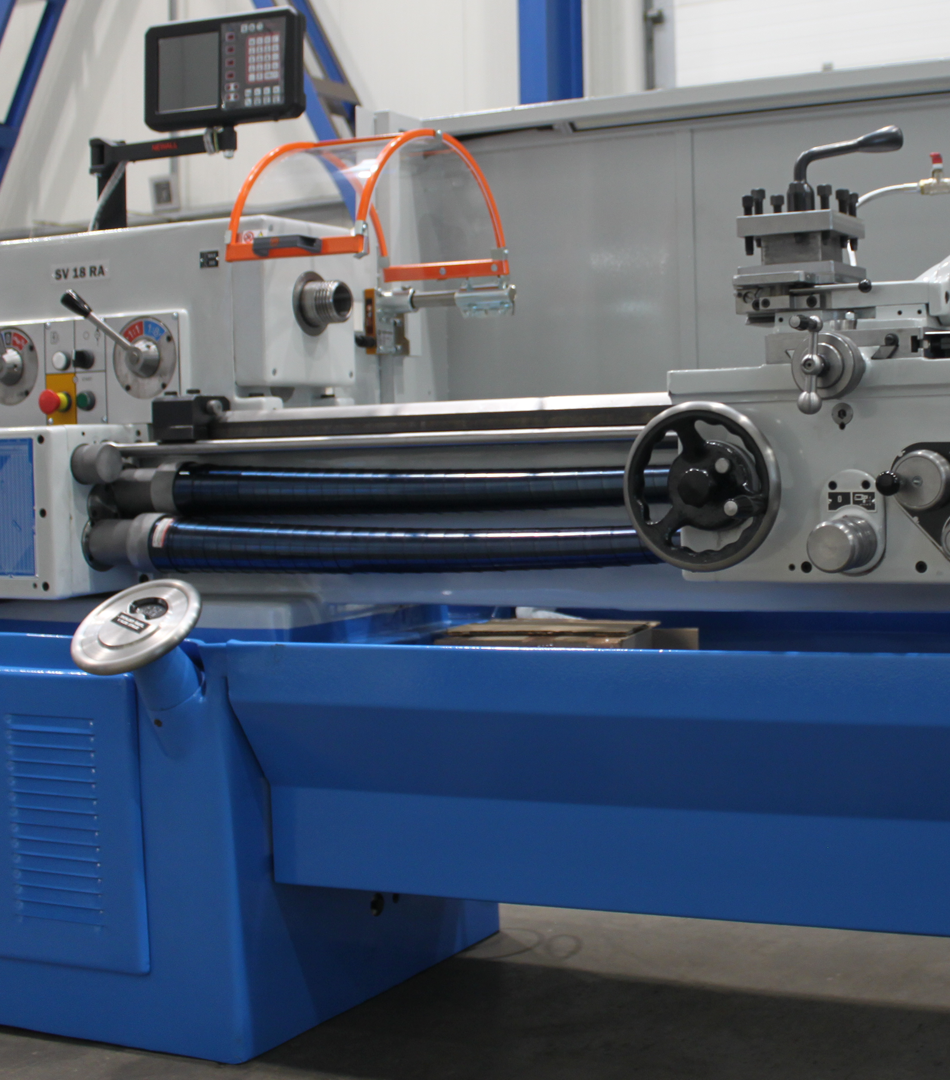

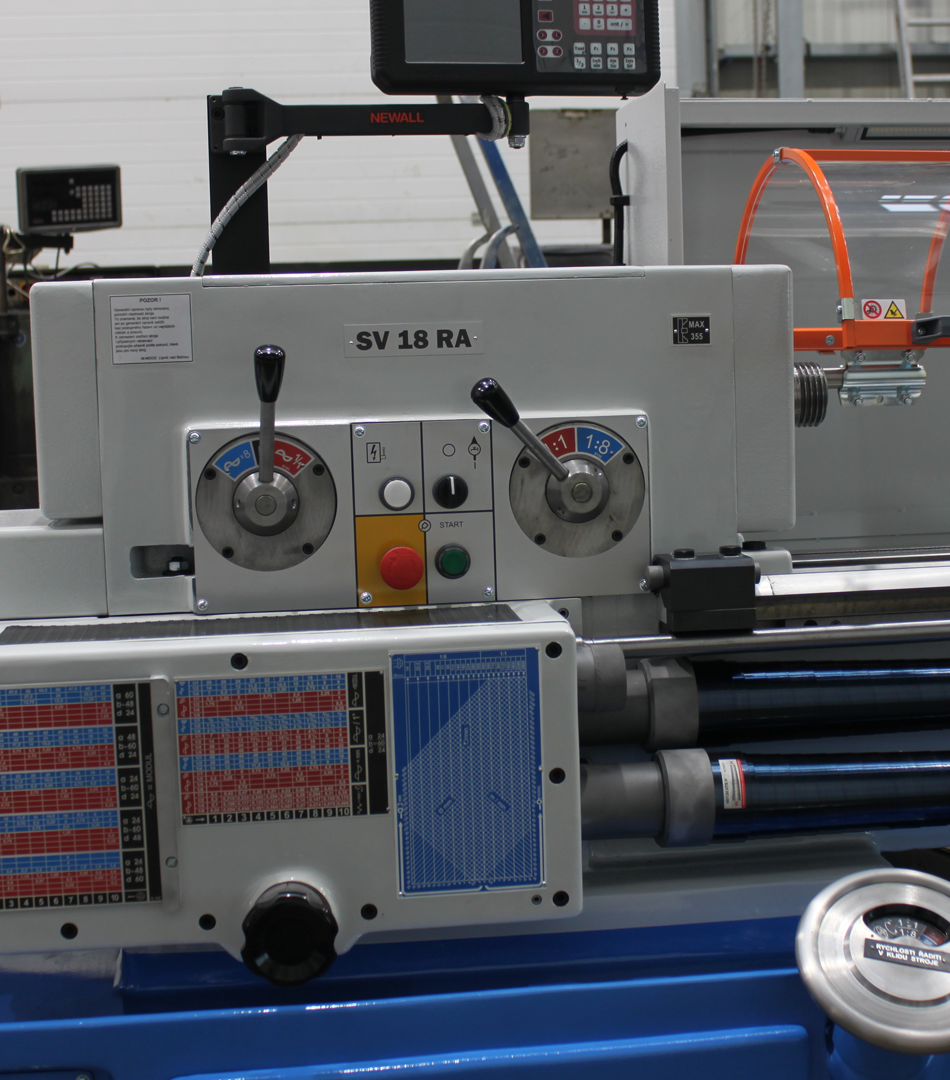

Univerzální hrotový soustruh

SV 18 R / RA /RD

Klíčové vlastnosti:
  • Přesné lícení během montáže
  • Tuhé lože vyztužené masivními žebry
  • Vysoká přesnost obrábění jako u nového stroje
  • Možnost řezat širokou řadu závitů
Technické parametry:
Typ stroje Jednotky SV-18 R/ RA SV-18 RD
Oběžný průměr nad ložen mm 380
Oběžný průměr nad suportem mm 215
Šířka vodících ploch mm 340
Vzdálenost mezi hroty mm 750, 1000, 1250
Rozsah otáček/ motor vřetene min-1 / kW 14 - 2800 / 5,5 plynulá regulace 14 - 2800 / 5,5
Vrtání / kužel vřetene mm 41 /Metrický 50 41 /Metrický 50
Kroutící moment vřetena Nm 1000 (35,5 ot/min)

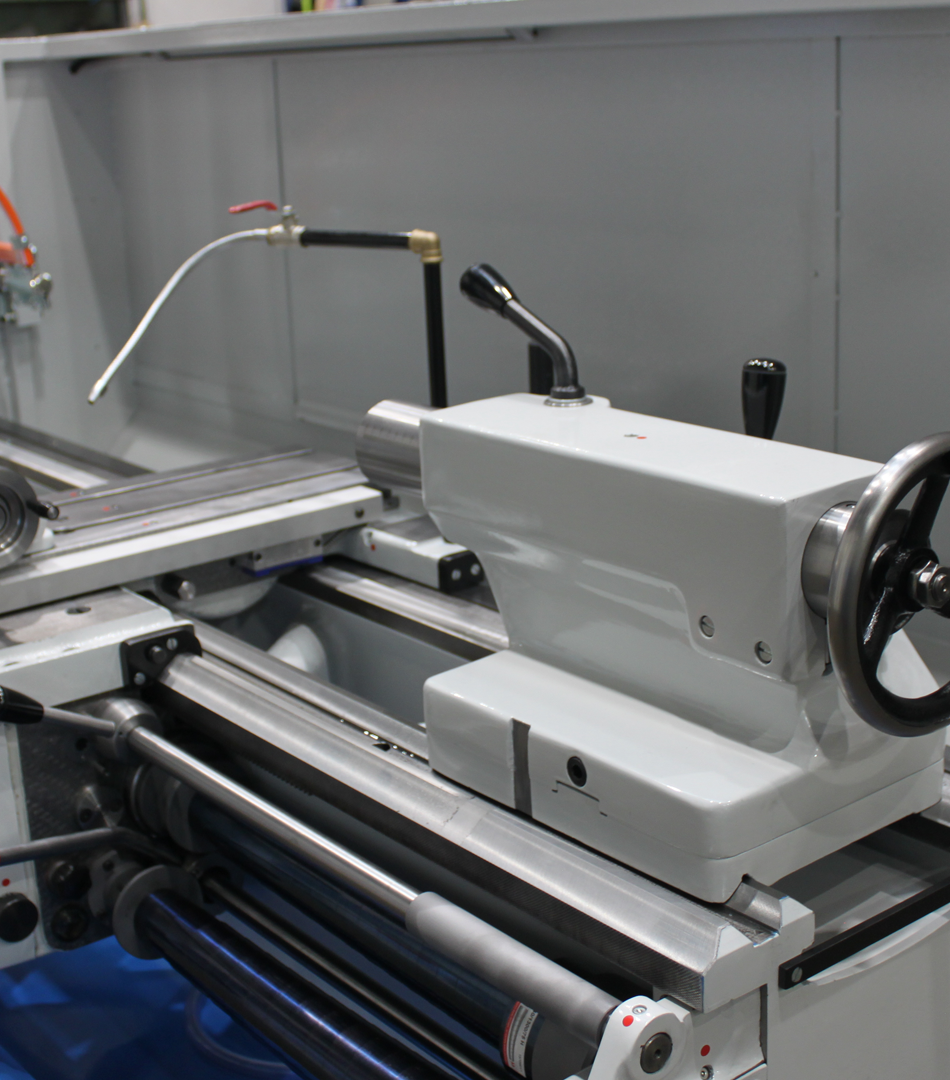

Průměr/vysuv pinoly koníka mm 70/120
Kužel pinoly koníka Morse 4
Metrický závit MN./mm 160/ 0,2-140
Whitworthův závit MN./TPI 150/ 1/5 - 140
Modulový závit MN./mm 140/ 0,2 - 70
Dvojchodý závit MN./No. 80/ 1 - 224
Generální opravy soustruhů
s vlastní výrobou náhradních dílů

Generální opravy jsou již od založení v roce 1993 nosným výrobním programem firmy M-MOOS. Dobře provedená generální oprava zásadně prodlužuje životnost stroje, posunuje nutnost pořízení nového zařízení a s tím spojenou změnu v zaběhlé a fungující výrobě. Výrobní podniky dnes těžko hledají úspory. Stroje po GO dnes přínaší 30% až 40% úsporu v pořizovacích nákladech.


Použití stroje:
Hlavním rysem těchto soustruhů je přesnost stroje a velmi zdařilé dílenské zpracování. Jsou určeny pro hrubovací a dokončovací práce středně velkých hřídelových i přírubových součástí, dále pro řezání závitů, vyvrtávání, soustružení kuželů i různých tvarových rotačních ploch

Standardní provedení stroje po generální opravě
1 Oběžný průměr nad ložem 380 mm 1 funkční kontrola stroje
2 Oběžný průměr nad suportem 215mm 2 celková demontáž stroje
3 Šířka vodícíh ploch lože 340 mm 3 oprava vřetene a vřeteníku
4 Max. hmotnost obrobku: 300 kg 4 přebroušení vodících ploch lože, saní a suportů
5 Vzdálenost mezi hroty: 750/1000/1250 mm 5 oprava koně včetně pinoly
6 Otáčky vřetena 14-2800 ot/min; 21 stupňů 6 oprava, příp. výměna vodících šroubů
7 Vřetenový motor 5,5 kW 7 výměna matic vodících šroubů

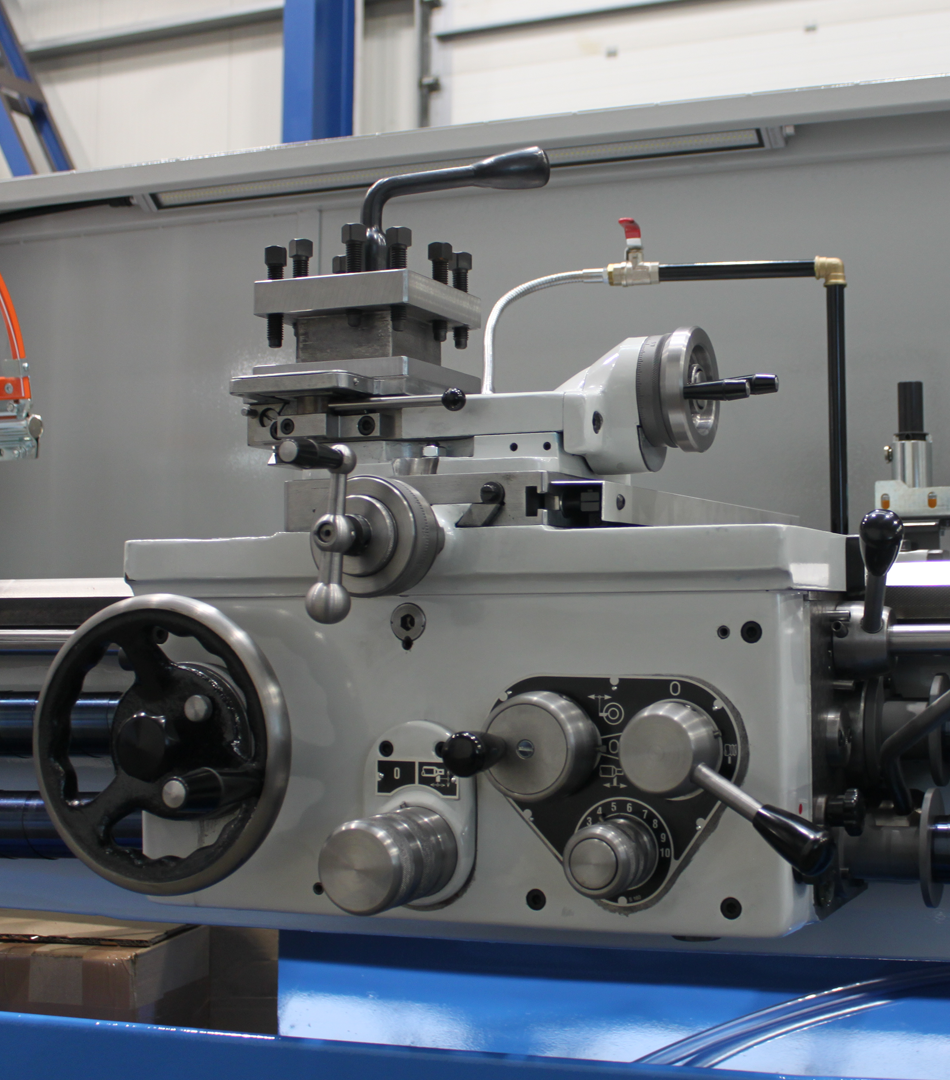

8 Vrtání vřetene 40 mm 8 oprava suportové skříně

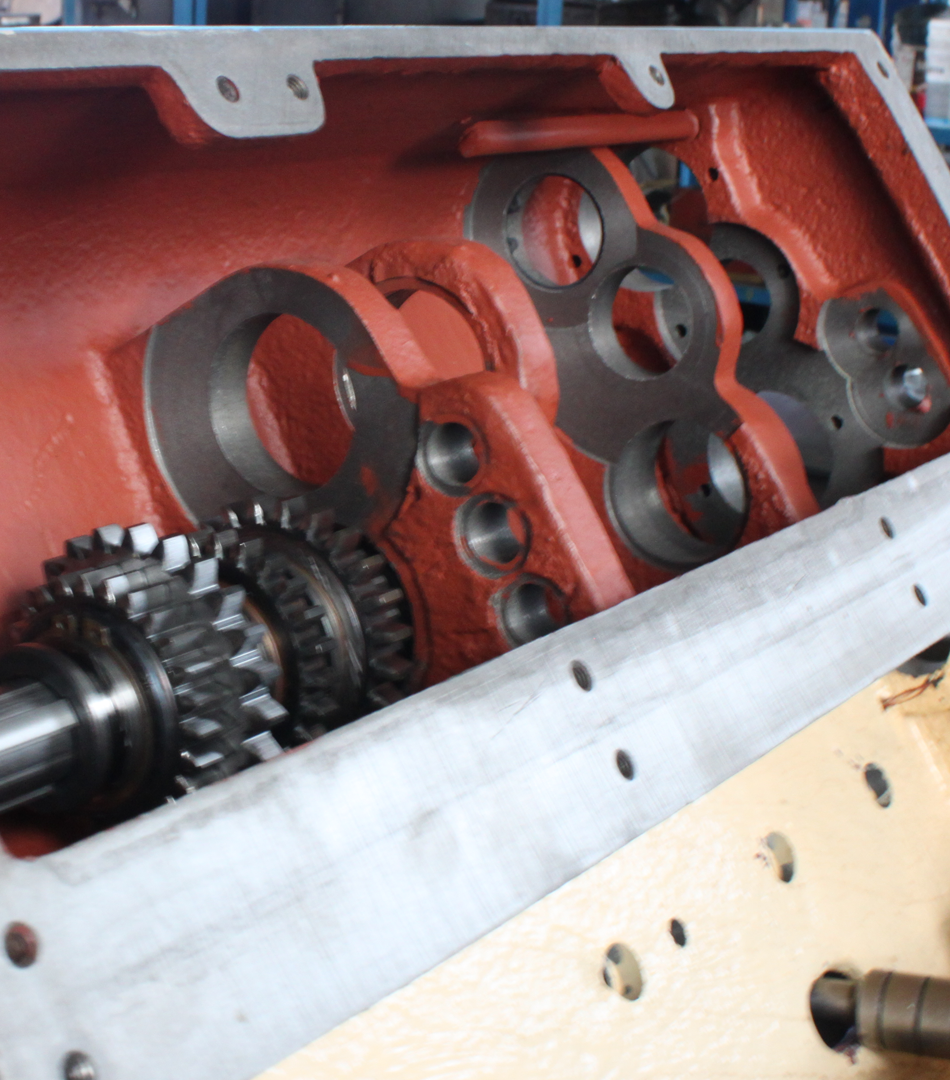

9 Kužel ve vřetenu metrický 50 9 oprava závitové skříně
10 bez lunet 10 oprava hlavní převodové skřině pohonu
11 Vodní hospodářství + rozvody chladící kapaliny 11 výměna všech ložisek
12 čerapdlo chladící kapaliny OMP Slavkov 12 nový elektromotor 5,5 kW
13 Nový hlavní motor Siemens 13 výměna elektroinstalace stroje
14 Hmotnost stroje 1730/1800/1850 kg 14 oprava mazání
15 Nový motor hydraulického mazání 15 doplnění všech ovládacích prvků
16 El. provedení 3x400V /50Hz 16 výměna štítků
17 Pracovní osvětlení 17 povrchová úprava (Polyuretan RAL 7040, šedá)
Úkony zahrnuté v ceně: 18 konzervace dle potřeby
18 Oprava stroje dodaného zákazníkem dle rozsahu 19 funkční kontrola a přejímka
19 Oprava výměnným způsobem (stejný typ, kus za kus) 20 protokol přesnosti
20 Přejímka stroje u zhotovitele 21 revizní zpráva elektro
21 Záruka 12 měsíců 22 dodání nové, opravené elektro dokumentace
výroba soustruhu v ČR

Kvalita stroje shodná s novým strojem

Stroj po GO má technickou hodnotu 90 až 95% továrně nového, typově shodného nebo typově obdobného stroje.
