Rovinné brusky

Rovinné brusky řady BP navazují na dlouholeté zkušenosti firmy M-MOOS se stavbou a modernizacemi brousících strojů pro automatickou výrobu. Jsou určeny pro efektivní a přesné broušení rovinných a tvarových ploch. Celková koncepce stroje vychází s filozofie společnosti: Dodávat moderní brousící stroje a technologie, které budou odpovídat požadavkům průmyslové výroby v 21. století.

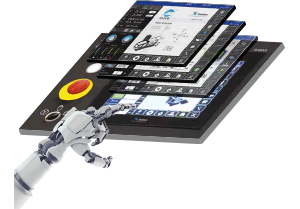

Řídící systém X-Solution

pro efektivní broušení ploch a tvarů

+ Intuitivní a jednoduché ovládání

+ Rychlé dialogové programování

+ Propracované a snadné cykly

+ Funkce dobroušení na přesný rozměr

+ Tuhá litinové konstrukce stroje

+ Vodící plochy typu V-V zaručují vysokou přesnost

+ Nadstandardní výbava a výzbroj stroje

+ Komfortní obsluha a údržba stroje

Klíčové vlastnosti brusek

Jde o vlastní řídící systém, který navazuje na předešlé systémy vyvíjené pro účely modernizací brousících strojů pro automatickou výrobu. V anglickém překladu X-Solution znamená x řešení., což se odráží ve standardní vybavenosti tohoto systému. Základem je přehledná dotyková obrazovka, intuitivní rozhraní a dialogové programováním s propracovanými cykly pro různé obrobky.

+ Intuitivní a jednoduché ovládání

+ Snížení časových prodlev

+ Rychlejší tvorba programu

+ Možnost aktualizace a doplnění nových maker

+ Spolehlivý systém s dálkovou diagnostikou

+ Sofistikovaný management stroje



Technické parametry
Stolové brusky
Model
BP-2550
BP-3060
BP-4080
Max. příčný x podélný pojezd
350 x 900 mm
Výška osy vřetena od stolu
600 mm
Pracovní plocha stolu
250 x 500 mm
300 x 600 mm
350 x 800 mm
Rychlost hydraulického stolu (60Hz)
1-25 m/min
Hydraulický motor
1.5 kW
Pracovní posuv
1240 mm/min
Dělení ručního kolečka
0,001/0,005/0,01/0,05 mm
Rozměr kotouče (V.P x Š x I.P)-standard
355 x 38 x 127 mm
Rozměr standardního krytu kotouče
450 x 155 mm
Max. výška od stolu k nejvyšší poloze standardního kotouče
422 mm
Motor vřetena
4 kW
Otáčky vřetena 50/60Hz
plynulá regulace 2400 ot/min
Čistá váha stroje
3000 kg
Hrubá hmotnost
3600 kg
Stojanové brusky
Model
BP - 50100
BP - 50120
BP - 50150
BP - 60120
BP - 60150
BP - 60220
BP - 60250
Max. příčný x podélný pojezd (mm)
560 x 1150
560 x 1350
560 x 1650
660 x 1350
660 x 1650
660 x 2350
660 x 2650
Výška osy vřetena od stolu
700 mm
Pracovní plocha stolu (mm)
500 x 1000
500 x 1200
500 x 1500
660 x 1200
600 x 1500
600 x 2200
600 x 2500
Posuv hyd. stolu
1-25 m/min
Max. pracovní posuv
1240 mm/min
Min. dělení
0,001 mm
Dělení ručního kolečka
0,001/0,005/0,01/0,05 mm
Rozměr kotouče
(V.P x Š x I.P)- standard 355x50x127mm
Rozměr krytu kotouče
Standard: 450 x 155 mm
Otáčky vřetene 50/60Hz
plynulá regulace 2400 ot/min
Výkon hlavního motoru
7.5(11) kW
Hydraulický motor
3.7 kW/ 5HP
Čistá váha
5800 kg
6100 kg
7000 kg
6500 kg
7400 kg
8900 kg
12500 kg
Hrubá hmotnost stroje
6900 kg
7500 kg
8500 kg
7900 kg
9000 kg
12000 kg
15600 kg
